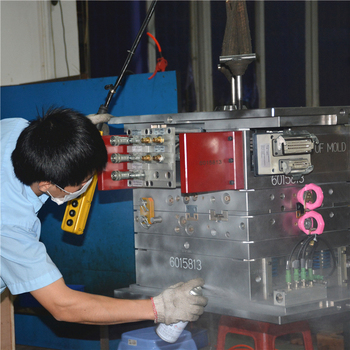

在精密制造领域，注塑模具图纸不仅是技术交流的载体，更是质量管控的第一道防线。2025年4月最新实施的《塑料注射模技术条件》国标修订版（GB/T 12555-2025），对图纸设计提出更精细化的要求，这些规范凝结了行业数十年经验，直接影响着模具加工效率与产品成型精度。本文从实践视角出发，解析当前注塑模具图纸设计的关键规范。

视图表达的规范性是图纸设计的基石。主视图需完整呈现分型面结构，采用1:1比例确保尺寸直观性，复杂区域需增加局部放大图并标注三维坐标测量点。某新能源汽车灯罩模具图纸中，设计师通过增加3处200%放大视图，使透镜纹理区域的加工误差从±0.05mm降至±0.02mm。浇注系统与冷却水道的空间关系必须通过剖视图清晰展示，主流道直径、冷却水管间距等关键参数需标注双向公差，例如主流道入口直径标注为Φ4.0±0.01mm。对于多腔模具，需标注型腔排布的位置度公差，通常要求不超过0.03mm/100mm，某医疗检测卡模具通过增加型腔间距极差控制标注，使产品重量差异从1.2%优化至0.5%。 尺寸标注体系需遵循"基准统一"原则。以模具中心线为基准的坐标标注法已成为主流，核心成型尺寸需标注材料收缩补偿值。

2024年模具行业协会调研显示，采用GD&T几何公差标注的图纸使斜顶机构装配合格率提升至98.7%，关键配合面需标注平面度0.01mm、垂直度0.02mm/100mm等形位公差。某无人机外壳模具通过增加模仁镶件的同轴度标注（Φ0.015mm），使产品装配间隙均匀性提升40%。 材料与工艺标注的精确性决定模具寿命。模仁钢材牌号（如S136、NAK80）及热处理硬度（HRC38-42）必须明确标注，表面处理要求需细化至氮化层0.12mm或镀铬5μm。运动部件需标注润滑方式与周期，如导柱标注"每周加注锂基脂润滑"。值得关注的是，2025版国标新增绿色制造要求，图纸需标注可回收材料标识，如模架标注"P20钢100%可循环利用"。

图纸管理规范正向数字化转型。版本控制采用"年-月-日-版本号"格式（如20250418-Rev3），变更记录需完整记载修改内容与责任人。某跨国企业引入PLM系统后，图纸变更导致的返工时间缩短58%。存档时需同时保存三维参数化模型（STEP格式）与二维图纸（PDF），确保数据可追溯性。行业领先企业已在图纸中嵌入动态二维码，扫码即可查看模流分析视频与装配动画，某汽车零部件供应商实践表明，这种增强现实图纸使新员工培训效率提升65%。

随着智能制造发展，基于MBD的全三维标注技术正逐步替代传统二维图纸。新规范要求在三维修模中直接标注加工精度、表面处理等要求，并关联加工设备的数控代码。某精密连接器模具采用此技术后，电极加工时间缩短30%，尺寸一致性提升至99.2%。未来，融合AI辅助设计的智能图纸系统，将能自动优化浇口位置与冷却水道布局，持续推动注塑模具设计向高效化、精准化方向演进。
